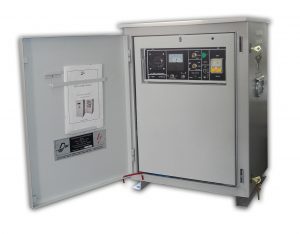

Станции (устройства) катодной защиты (СКЗ) серии «УКЗТ» — УКЗТ-А ОПЕ
производятся по ТУ 3415-003-27191815-94 и предназначены для защиты подземных металлических сооружений (трубопроводов) от электрохимической коррозии методом катодной поляризации.
Данная модель СКЗ является самой старшей из всего модельного ряда, производимого в настоящее время, определившей базовые конструкторские решения и функциональные возможности для всех последующих поколений и модификаций станций катодной защиты серий «УКЗТ-У» и «УКЗТ-ТМ». Так же, на базе СКЗ УКЗТ создан дополнительный вариант комплектации «СМ» (УКЗТ-А ОПЕ К-СМ), оснащенный автоматическим блоком управления следующего поколения «СМ-СКЗ-ТМ», позволяющий реализовать дополнительные функциональные возможности и осуществить, при возникновении необходимости, установку контроллера управления «КАТРОН-СКЗ» путем простой замены блоков.
В процессе совершенствования и развития устройств данной модификации, строго соблюдаются принципы полной совместимости электронных блоков, коммутационных соединений и элементной базы для устройств данной серии всех годов выпуска, что обеспечивает постоянную сервисную поддержку всех эксплуатируемых СКЗ.
В качестве дополнительных опций, устройства могут быть укомплектованы:
— счетчиком электроэнергии (марка счетчика — по выбору Заказчика);
— переключателем режима дистанционного/местного управления, коммутационной панелью для непосредственного подключения внешнего контроллера телемеханики к цепям выходного напряжения и измерительного шунта СКЗ, выходу измерения защитного потенциала на сооружении и входу цепи управления выходным напряжением/током СКЗ для подачи управляющего напряжения от внешнего контроллера (0 Vупр. = Uвых.макс., 5 Vупр. = 0 V Uвых.);
— контроллером управления «КАТРОН-СКЗ» для интеграции СКЗ в систему телемеханики АСУ ЭХЗ «ДОН-СТЕЛ-К» или другую систему, поддерживающую протокол передачи данных Modbus RTU (модернизация до модификации «УКЗТ-ТМ»);
— фильтром сглаживания пульсаций ФПП-1 (комплектация «Ф»), позволяющим снять возможное негативное влияние пульсирующего напряжения постоянного тока на коммуникации связи и повысить КПД СКЗ;
— медносульфатным электродом сравнения длительного действия ЭСМС или ЭСМС-А;
— постаментом для установки СКЗ в полевых условиях и коммутации сетевых и дренажных кабелей.
Автоматические СКЗ «УКЗТ» соответствуют требованиям ГОСТ 9.602-2005 и, при подключении емкостно-индуктивного фильтра ФПП-1, ГОСТ Р 51164-98.
Устройства имеют Декларацию ЕАЭС соответствия техническим регламентам «О безопасности низковольтного оборудования» (ТР ТС 004/2011), «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) и сертификат соответствия СДС «ГАЗСЕРТ».
Базовые функциональные возможности станций катодной защиты «УКЗТ»:
— ручная регулировка выходного напряжения/тока СКЗ (без автоматической стабилизации);
— автоматическая стабилизация заданного значения защитного суммарного потенциала на сооружении;
— автоматическая стабилизация заданного значения выходного тока СКЗ;
— номинальный ряд выходной мощности — 0,3; 0,6; 1,2 и 2,0 кВт.
Расшифровка условного обозначения станций катодной защиты УКЗТ
Конструктивные особенности СКЗ УКЗТ:
— интуитивно понятная панель органов управления;
— уникальная эргономичная конструкция;
— неприхотливость и надежность в работе;
— простота и доступность в обслуживании;
— универсальность и взаимозаменяемость блоков и узлов;
— полная совместимость элементов и блоков с модификациями всех годов выпуска;
— высокая ремонтопригодность;
— компактный и прочный корпус из листовой стали;
— высококачественное и стойкое порошковое покрытие металлических деталей корпуса;
— простая и надежная защита от перенапряжения и перегрузок;
— малые габариты и вес.
Краткие технические характеристики.
|
УКЗТ-А ОПЕ 0,3 У1
|
УКЗТ-А ОПЕ 0,6 У1
|
УКЗТ-А ОПЕ 1,2 У1
|
УКЗТ-А ОПЕ 2,0 У1
|
|||
 |
 |
|
|
|||
| Номинальная выходная мощность, кВт |
0,3
|
0,6
|
1,2
|
2,0
|
||
| Номинальное напряжение питающей сети, В |
220+22
|
|||||
| Частота питающей сети, Гц |
50+1
|
|||||
| Номинальный выходной ток, А: Режим 1 (Uном.; Iном.) Режим 2 (2Uном.; 0,5Iном.) |
25
12 |
25
12 |
50
25 |
42
21 |
||
| Номинальное выходное напряжение, В: Режим 1 (Uном.; Iном.) Режим 2 (2Uном.; 0,5Iном.) |
12
24 |
24
48 |
24
48 |
48
96 |
||
| Полная потребляемая мощность, не более, кВА |
0,45
|
0,9
|
1,8
|
3,0
|
||
| Активная потребляемая мощность, не более, кВт |
0,43
|
0,86
|
1,71
|
2,85
|
||
| К.П.Д. в номинальном режиме, не менее, % |
70
|
70
|
70
|
70
|
||
| Коэффициент мощности, не менее |
0,85
|
|||||
| Пульсация выходных напряжения и тока, не более, % |
не нормируется
|
|||||
| Диапазон установки номинальных напряжения и тока, %: |
от не более 5 до не менее 100
|
|||||
| Диапазон стабилизируемой величины суммарного защитного потенциала, В |
0,5 — 3,5
|
|||||
| Максимальное отклонение стабилизируемой величины в режимах автоматического поддержания суммарного защитного потенциала и выходного тока, % |
2,5
|
|||||
| Климатическое исполнение, категория размещения |
У1
|
|||||
| Класс безопасности обслуживания |
01
|
|||||
| Степень защиты от воздействия окружающей среды и соприкосновения с токоведущими частями |
IP34
|
|||||
| Рабочий диапазон температур, град. С |
от минус 45 до плюс 45
|
|||||
| Масса, не более, кг |
50
|
55
|
60
|
63
|
||
| Габаритные размеры, мм (ШxВxГ) |
460 х 615 х 400
|
|||||
